Изготовление площадок обслуживания из металлоконструкций

«ПСК Ньютек» — изготовление площадок обслуживания под ключ с собственным производством

Проектируем и изготавливаем стационарные металлические площадки для обслуживания технологического оборудования, трубопроводов, крановых путей и резервуаров. Полный цикл: от разработки КМД до доставки готовой продукции на объект. Собственное производство металлоконструкций в Санкт Петербурге, фиксированная смета и гарантия сроков.

Мы изготавливаем площадки обслуживания любой сложности — консольные, на отдельных опорах, подвесные и кольцевые. Разрабатываем проект КМД бесплатно при заказе производства, даём фиксированную цену в договоре и гарантируем соблюдение сроков. Работаем по ГОСТ 23118-2019, все сварные соединения проходят контроль ОТК.

Виды стальных площадок для обслуживания оборудования

Мы изготавливаем металлические площадки обслуживания любого типа, назначения и масштаба. Наш опыт охватывает:

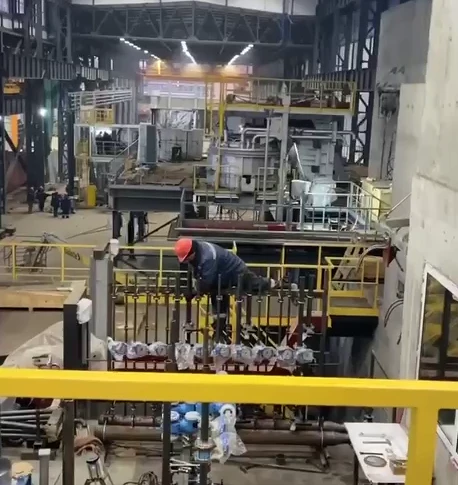

Площадка обслуживания на кировском заводе

По способу опирания

На отдельных опорах

стойки от фундамента или перекрытия

Консольные

крепление к колонне, стене или оборудованию без опор на пол

Подвесные

на тягах от вышележащих конструкций

Кольцевые

охватывают цилиндрические аппараты, силосы, резервуары

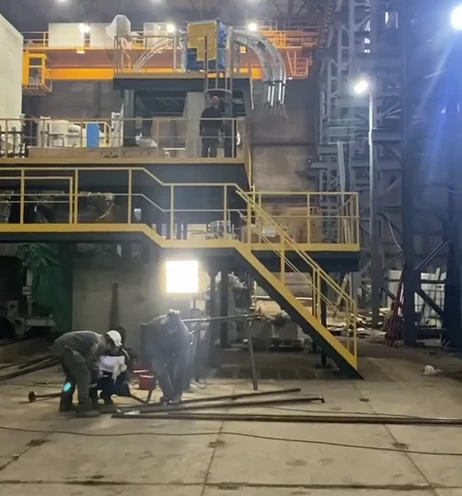

Площадки у технологического оборудования (печи)

По назначению

Площадки у технологического оборудования (насосы, теплообменники, мешалки)

Многоярусные системы для обслуживания узлов на разной высоте

Площадки для обслуживания кранов и крановых путей

Площадки для обслуживания трубопроводов и запорной арматуры

Площадки для обслуживания скважин и резервуаров

Переходные и эвакуационные площадки

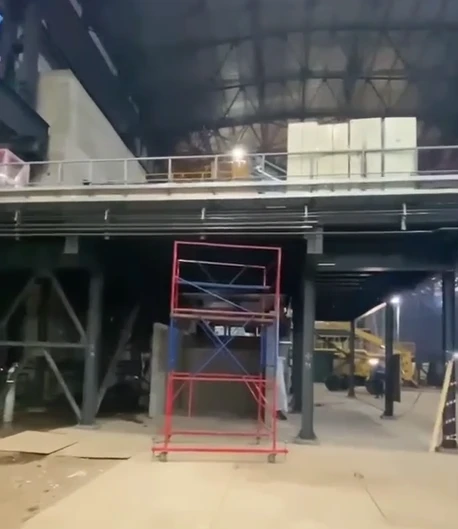

Площадка обслуживания на Тихвинском ферросплавном заводе

По конструктивному исполнению

Стационарные

Фиксируются на одном месте

Мобильные

Лёгкие конструкции на колёсной базе

Каждую площадку обслуживания мы проектируем индивидуально, с учётом отраслевых стандартов, нагрузок от персонала и оборудования, а также требований охраны труда. Предлагаем как типовые решения, так и уникальные проекты под конкретные задачи заказчика.

Комплексное изготовление площадок обслуживания под ключ

Мы работаем по принципу полного цикла — не передаём ключевые этапы субподрядчикам, а выполняем все работы собственными силами на современном производственном комплексе. Это гарантирует качество и соблюдение сроков при изготовлении металлических площадок любой сложности.

В состав комплексного строительства входят:

Разработка КМ (конструкции металлические) и КМД (конструкции металлические деталировочные)

Закупка и раскрой металлопроката

Изготовление деталей металлических площадок обслуживания

Сварка и сборка узлов

Антикоррозионная обработка (грунтовка, окраска, горячее цинкование)

Контроль качества сварных соединений (ВИК, УЗК)

Маркировка и упаковка готовых изделий

Доставка на объект заказчика

Монтаж металлокаркаса на строительной площадке

Проектирование металлических конструкций для площадок обслуживания

Проектирование — ключевой этап изготовления площадок обслуживания. От качества расчётов зависят надёжность, безопасность и долговечность конструкции.

В компании «ПСК Ньютек»:

Есть СРО по проектированию и строительству
Каждый проект курируется главным инженером проекта (ГИП)
В штате работают специалисты НОПРИЗ и НОСТРОЙ

Мы разрабатываем:

Проектную документацию

Архитектурно-строительные решения

Рабочую документацию

Расчёты нагрузок конструкций

Для каждой площадки обслуживания мы готовим несколько вариантов конструктивных решений, что позволяет оптимизировать расход металла, выбрать оптимальный тип опирания и минимизировать затраты на этапе проектирования. При заказе производства разрабатываем проект КМД бесплатно.

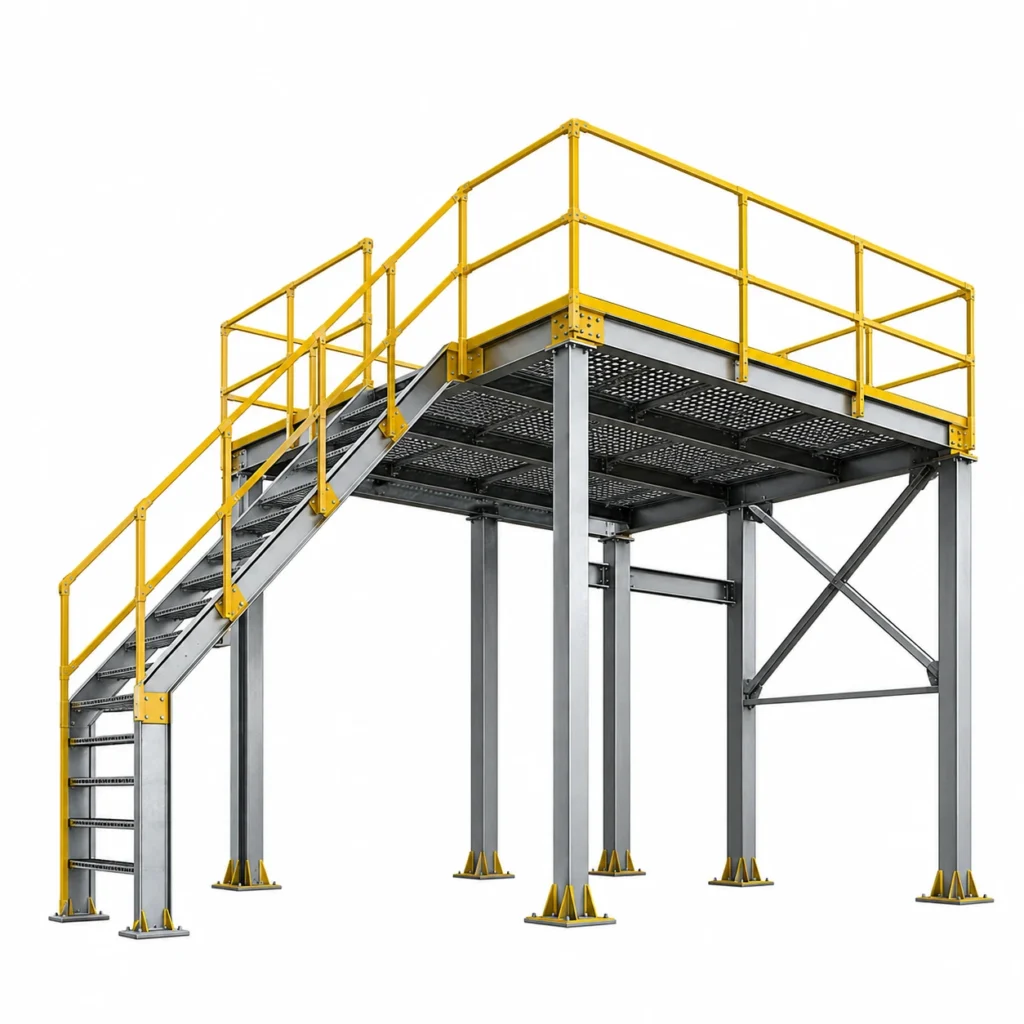

Из чего состоит металлическая площадка обслуживания

Каждая стальная площадка для обслуживания оборудования — это комплексная конструкция, включающая несколько обязательных элементов:

В состав комплексного строительства входят:

Опорный каркас — стойки, балки и связи, передающие нагрузку на фундамент, перекрытие или несущие конструкции здания.

Несущие балки настила — главные и второстатейные балки, на которые укладывается рабочая поверхность.

Настил — рабочая поверхность из рифлёного листа, просечно-вытяжного листа (ПВЛ) или решётчатого настила (по ГОСТ 23120).

Ограждения — перила высотой от 1,1 м с поручнем и бортовой полосой для защиты от падения инструмента и персонала.

Лестницы и переходы — маршевые или вертикальные лестницы для доступа на рабочий уровень.

Кронштейны и консоли — узлы крепления площадки к оборудованию или строительным конструкциям.

Нормативные требования к площадкам обслуживания

При проектировании и изготовлении металлических площадок обслуживания мы руководствуемся действующими нормативными документами:

СП 16.13330

«Стальные конструкции»

СП 20.13330

«Нагрузки и воздействия»

ГОСТ 23118-2019

«Конструкции стальные строительные»

ГОСТ 23120-2016

«Лестницы маршевые, площадки и ограждения стальные»

Ключевые параметры, которые мы учитываем:

Нагрузка на площадку

Рассчитывается от веса персонала, инструмента и обслуживаемого оборудования

Высота ограждений

Не менее 1,1 м с бортиком по низу

Ширина площадок

Не менее 0,6 м, для КИП — не менее 0,8 м

Высота до конструктивных элементов

Не менее 2 м

Настил

Должен быть противоскользящим (рифлёный лист, ПВЛ, решётчатый настил)

Антикоррозионная защита

Все элементы проходят дробеструйную обработку до степени ISO-Sa2.5 и грунтовку

Этапы изготовления площадок обслуживания

Каждый этап выполняем своими силами

01 Сбор исходных данных

Сбор исходных данных

Изучаем техническое задание, параметры оборудования (габариты, высоту оси обслуживания, зоны доступа), условия эксплуатации (влажность, агрессивные среды, температурные перепады). При необходимости выезжаем на объект для замеров.

02 Проектирование (разработка КМД)

Проектирование (разработка КМД)

Разрабатываем деталировочные чертежи (КМД) с учётом нагрузок, требований охраны труда и нормативных документов. Согласовываем с заказчиком все конструктивные решения.

03 Закупка и подготовка металлопроката

Закупка и подготовка металлопроката

Закупаем сталь марок С245, С345, 09Г2С. Производим раскрой на плазменном ЧПУ станке с высокой точностью.

04 Изготовление конструкций

Изготовление конструкций

Выполняем сварку, сборку узлов, сверление отверстий. Все сварные соединения проходят контроль ОТК (визуально-измерительный контроль, ультразвуковой контроль).

05 Сварка и сборка узлов

Сварка и сборка узлов

Собираем конструкции на стапелях, фиксируем геометрию. Выполняем сварку на аттестованных постах Kemppi. Сварщики имеют аттестацию НАКС, работаем по стандартам ISO.

06 Контроль качества сварных соединений

Контроль качества сварных соединений

Проводим визуально-измерительный контроль (ВИК) и ультразвуковой контроль (УЗК) ответственных швов. Проверяем геометрию готовых конструкций.

07 Антикоррозионная обработка

Антикоррозионная обработка

Проводим дробеструйную очистку до степени ISO-Sa2.5, наносим грунтовку и финишное покрытие.

08 Маркировка и упаковка

Маркировка и упаковка

Маркируем все элементы согласно проекту КМД, упаковываем для транспортировки.

09 Доставка на объект

Доставка на объект

Организуем доставку автотранспортом по Санкт-Петербургу, Ленинградской области и другим регионам России.

10 Монтаж площадки обслуживания на объекте

Монтаж площадки обслуживания на объекте

По желанию заказчика наши монтажные бригады выполняют сборку и установку площадки непосредственно на месте эксплуатации. Работы ведутся в соответствии с проектом КМД, с использованием аттестованного инструмента и оснастки. Мы контролируем геометрию конструкции, качество всех соединений и соответствие проекту, после чего проводим окончательную приёмку с подписанием акта выполненных работ. При необходимости выполняем шеф-монтаж — консультируем и контролируем сборку силами персонала заказчика. Это гарантирует, что конструкция будет смонтирована правильно, безопасно и в установленный срок.

11 Сдача объекта и исполнительная документация

Сдача объекта и исполнительная документация

Оформляем исполнительную документацию, проводим финальный контроль, сдаём объект заказчику.

Где применяются металлические площадки обслуживания

Стальные площадки обслуживания широко используются в различных отраслях промышленности:

Нефтегазовая отрасль

Обслуживание насосных станций, запорной арматуры, резервуаров

Химическая промышленность

Доступ к реакторам, теплообменникам, мешалкам

Энергетика

Обслуживание котлов, турбин, трансформаторов, распределительных устройств

Машиностроение

Доступ к конвейерным линиям, станкам, крановому оборудованию

Пищевая промышленность

Обслуживание технологических линий и емкостного оборудования

Складские и логистические комплексы

Обслуживание стеллажных систем и кранового оборудования

Мы изготавливаем площадки для обслуживания как отдельного оборудования, так и целых технологических линий — от компактных консольных конструкций до многоярусных систем.

Стоимость наших услуг

ДШВ здания	12x30x6 м	18x30x6 м	24x30x6 м	24x60x6 м
Разработка АР (Архитектурные решения)	от 150 000 руб	от 150 000 руб	от 150 000 руб	от 150 000 руб
Разработка КМД (Конструкции металлические деталировочные)	от 1000 руб/т	от 1000 руб/т	от 1000 руб/т	от 1000 руб/т
Разработка КЖ (Конструкции железобетонные)	от 150 000 руб	от 150 000 руб	от 150 000 руб	от 150 000 руб
Изготовление основного каркаса из металлоконструкций	1 008 000 руб	1 512 000 руб	2 016 000 руб	4 032 000 руб
Монтаж металлоконструкций	от 35 000 руб/т	от 35 000 руб/т	от 35 000 руб/т	от 35 000 руб/т
Монтаж сэндвич-панелей	от 850 руб/м²	от 850 руб/м²	от 850 руб/м²	от 850 руб/м²
Монтаж мембранной/наплавляемой кровли	от 3 500 руб/м²	от 3 500 руб/м²	от 3 500 руб/м²	от 3 500 руб/м²
Монтаж водосточной системы	2 500 руб/пог.м	2 500 руб/пог.м	2 500 руб/пог.м	2 500 руб/пог.м
Монтаж снегозадержателей	2 500 руб/пог.м	2 500 руб/пог.м	2 500 руб/пог.м	2 500 руб/пог.м
Вертикальная планировка земельного участка	от 800 руб/м²	от 800 руб/м²	от 800 руб/м²	от 800 руб/м²
Устройство основания под фундаментную плиту	от 2 000 руб/м²	от 2 000 руб/м²	от 2 000 руб/м²	от 2 000 руб/м²
Устройство железобетонной монолитной плиты	от 20 000 руб/м³	от 20 000 руб/м³	от 20 000 руб/м³	от 20 000 руб/м³

Стоимость металлической площадки обслуживания рассчитывается индивидуально после анализа технического задания, чертежей и объёма работ. На итоговую цену влияют габариты, тип конструкции (опорная, консольная, подвесная, кольцевая), материал, сложность изготовления и необходимость антикоррозионной обработки. Ориентировочная стоимость — от 75 000 руб. за тонну. Мы фиксируем цену в договоре — без скрытых доплат.

Факты о компании ПСК “Ньютек”

полный цикл строительства от проектирования до ввода в эксплуатацию

лет
на рынке

200.000+

кв.м.
построено

60+

человек
работает у нас

Собственное производство металлоконструкций

В Компании ПСК «НЬЮТЕК» организовано собственное производство металлоконструкций, расположенное в черте города у КАД. Собственное производство позволяет на 100% обеспечивать необходимое качество и срок изготовления конструкций. Мы намеренно открыли производство, для выполнения заказов исключительно тех объектов, которые строим мы. Это позволяет дать нужное качество и выдерживать общие сроки строительно монтажных работ.

Собственный отдел проектирования

В компании ООО “ПСК НЬЮТЕК” создан собственный отдел проектирования, который занимается разработкой проектной и рабочей документацией ангаров, зданий и сооружений. У нас есть готовые типовые решения ангаров для которых не нужно проходить проектную государственной и негосударственной экспертизу. Также компания занимаемся полным сопровождением в прохождении государственной и негосударственной экспертизы, сопровождением при получении разрешения на строительство и ввода в эксплуатацию зданий.

Собственный отдел логистики и снабжения

Собственная служба логистики - всю головную боль со спецтехникой и доставкой берет на себя. Собственная служба снабжения, с наработанными за 13 лет поставщиками, позволяет в максимально сжатые сроки и по выгодным ценам обеспечивать строительство объекта всеми необходимыми строительными материалами.

Собственный отдел инженерных изысканий

Компания ООО “ПСК НЬЮТЕК” производит комплекс исследований в области геодезии, геологии, экологии, гидрометеорологии, дендрологии и пр.. исследования проводятся с целью получения достоверных данных об исследуемой местности и расположенных на ней объектах. Без информации о специфике окружающей среды, типе грунта и климатических условиях невозможно принимать рациональные проектные решения.

Собственный парк техники

В компании ООО “ПСК НЬЮТЕК” есть собственный парк техники который позволяет сократить сроки выполнения работ. Вся техника проходит регламентированное техническое обслуживание, перед каждым выездом на объект технику осматривает наш технический специалист.

ООО “ПСК НЬЮТЕК”

Реализованные объекты

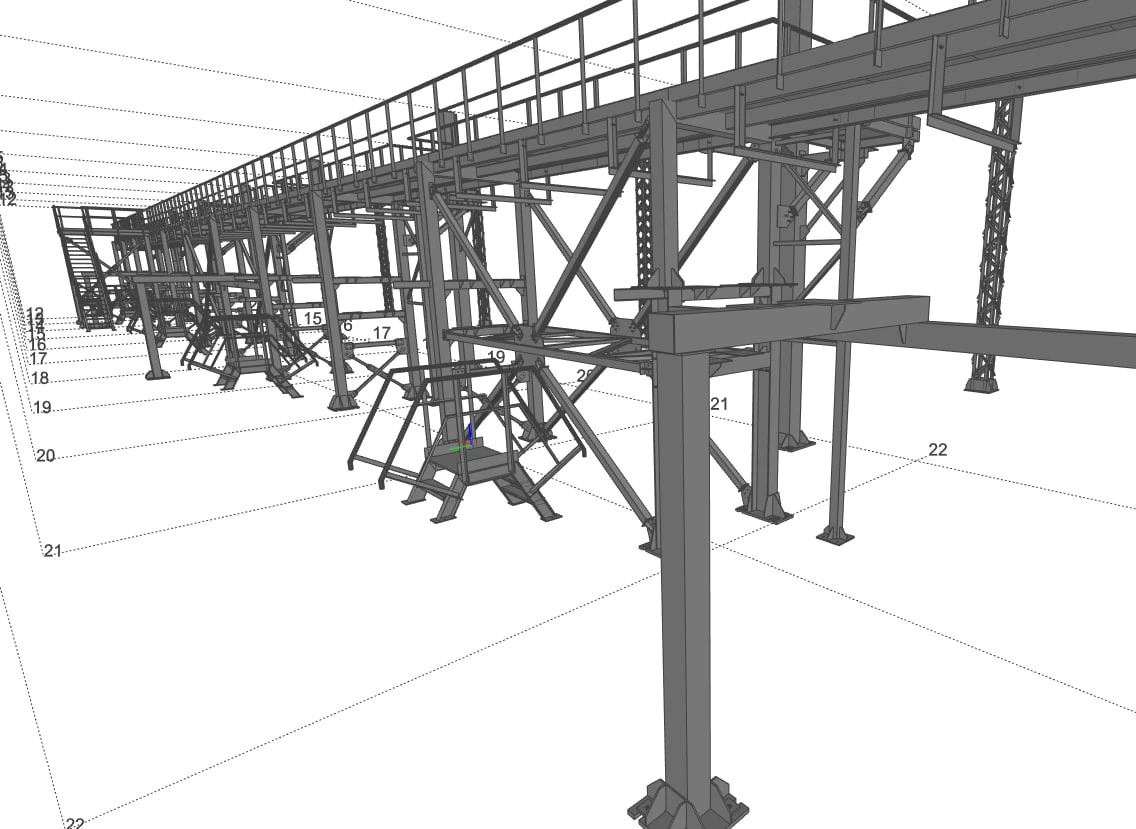

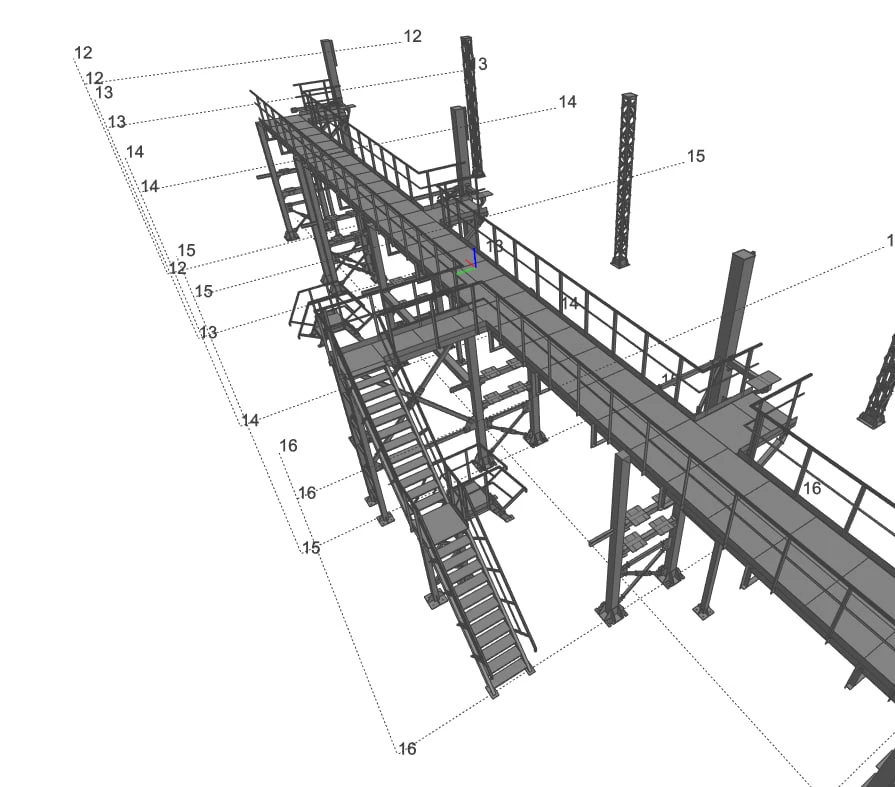

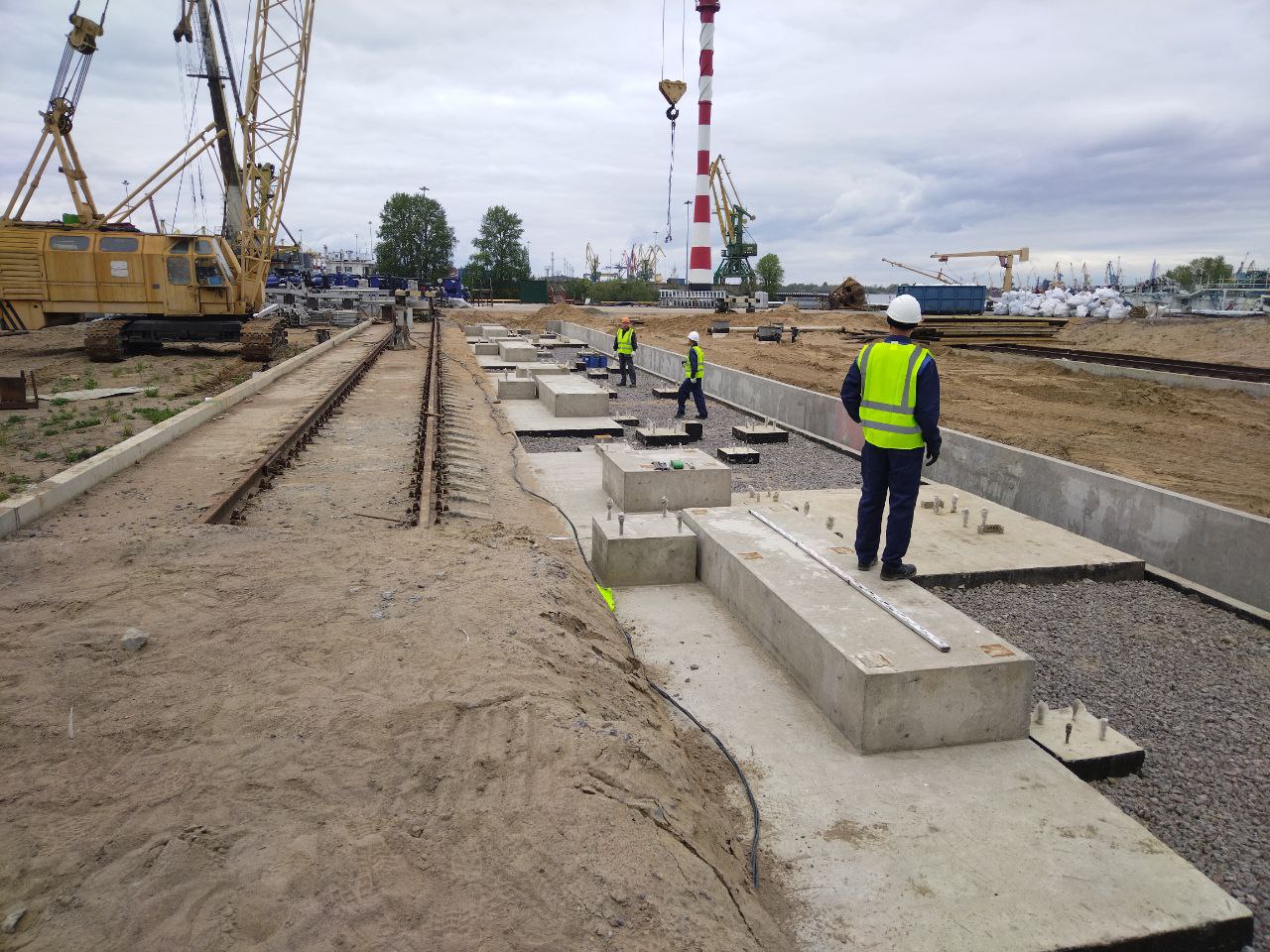

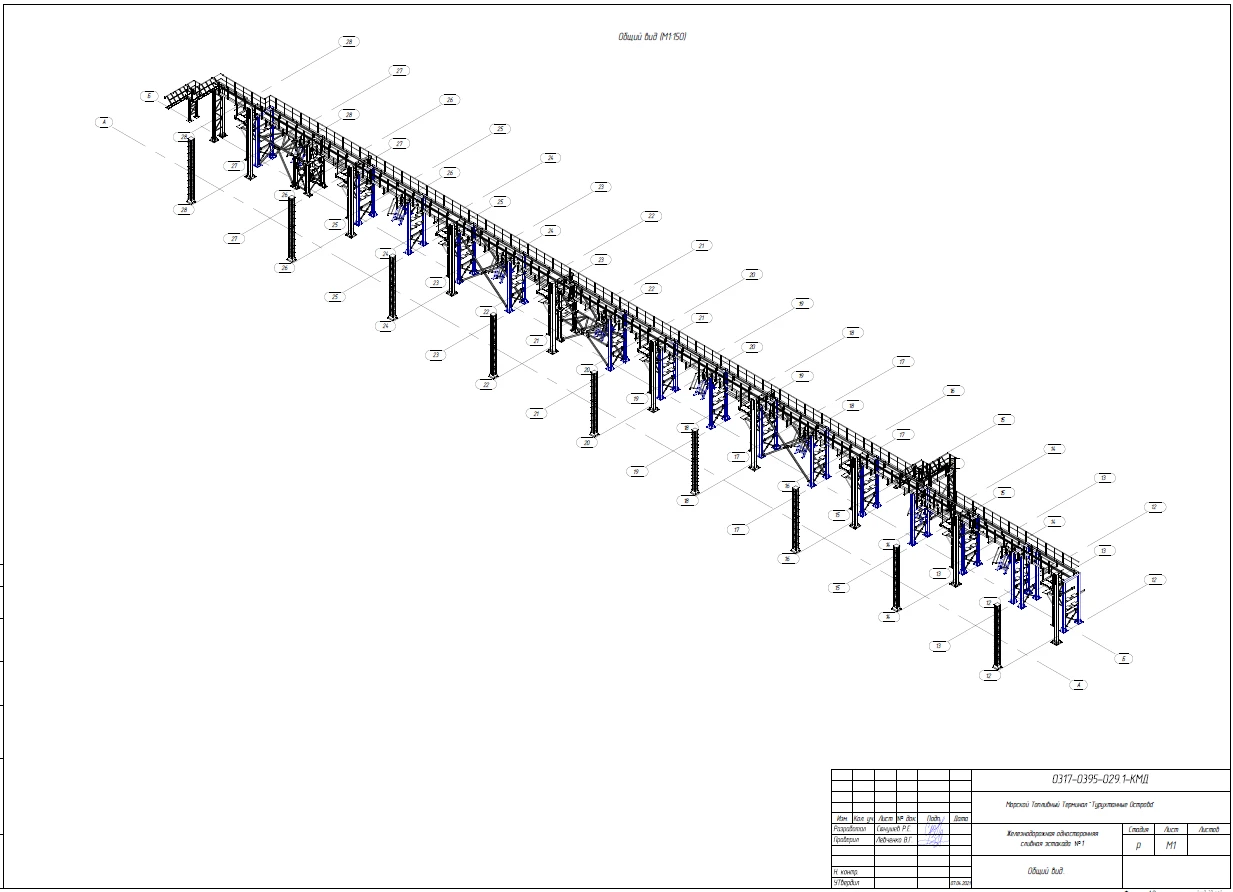

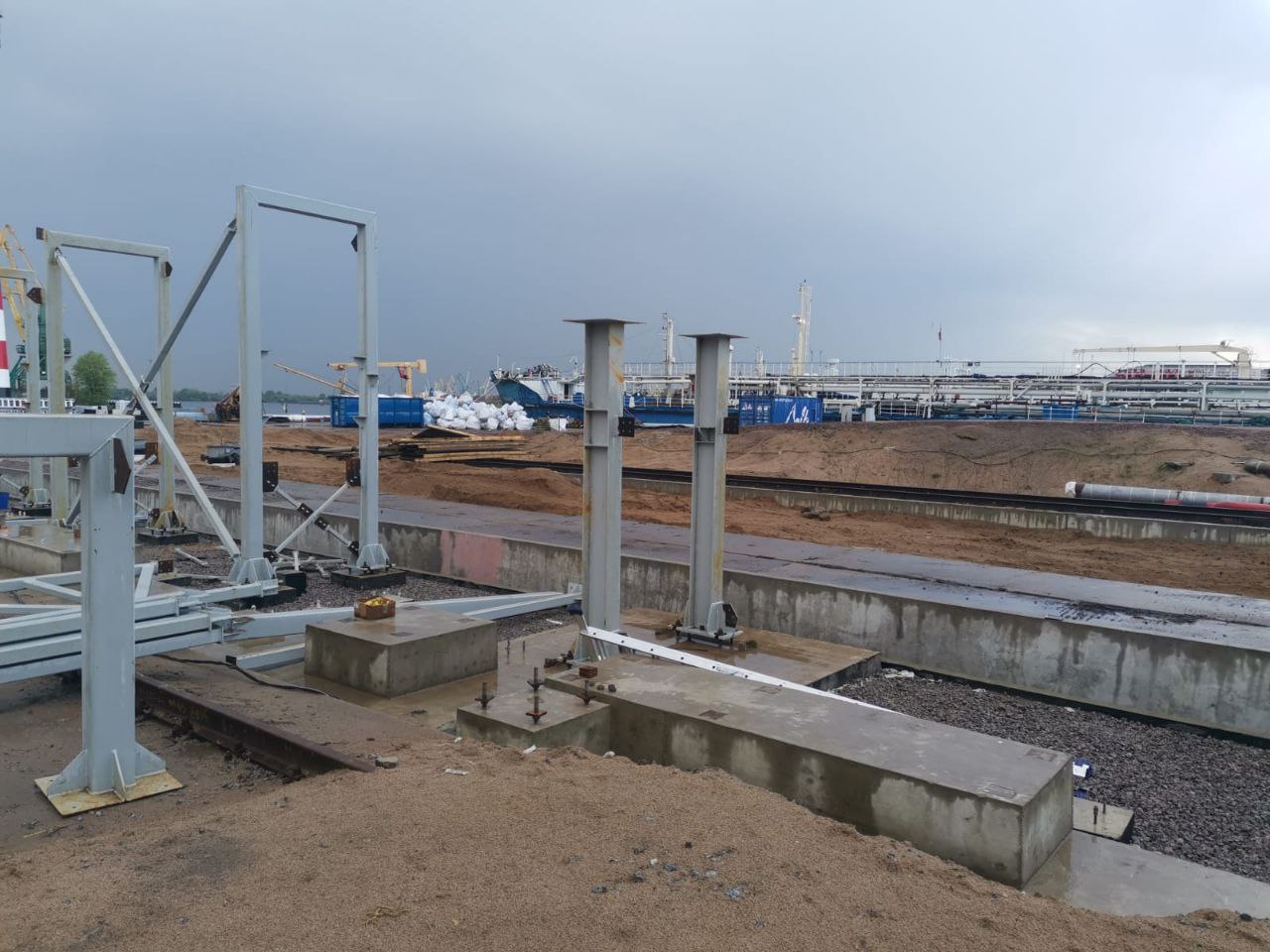

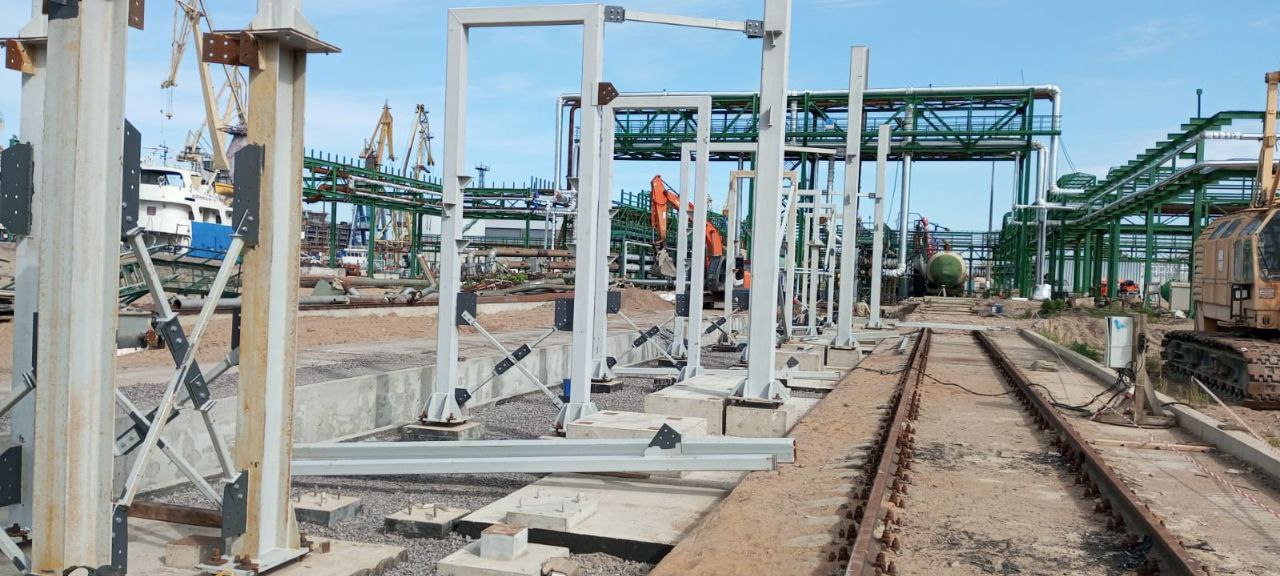

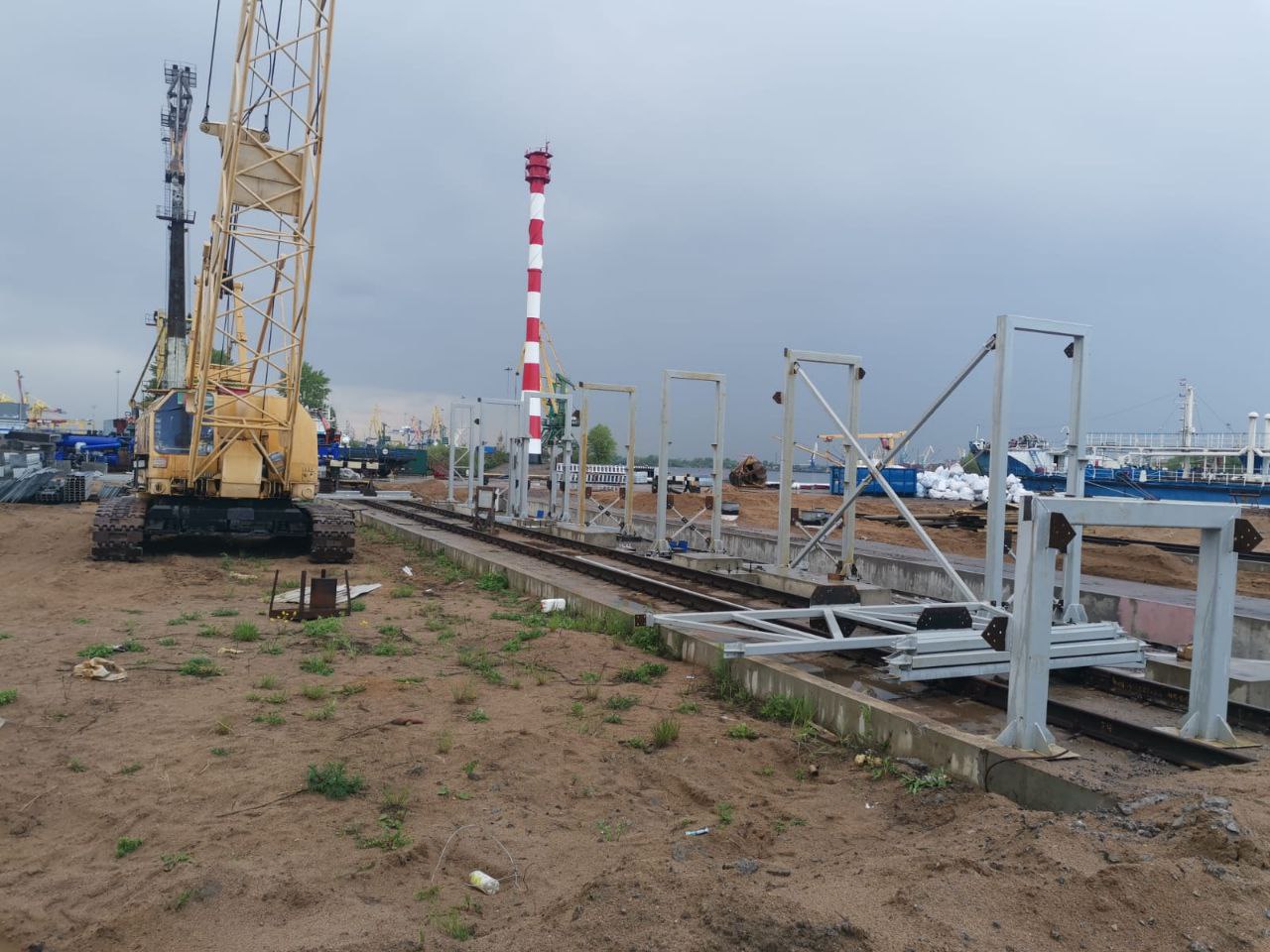

Морской топливный терминал «Турухтанные острова» Изготовление и монтаж эстакады

Выполнено:

обследование существующей площадки;
геологические и геодезические изыскания;
проектирование;
фундаментные работы;
изготовление металлоконструкций;
монтаж металлоконструкций;
монтаж инженерных сетей;
пусконаладочные работы;
сдача исполнительной документации.
